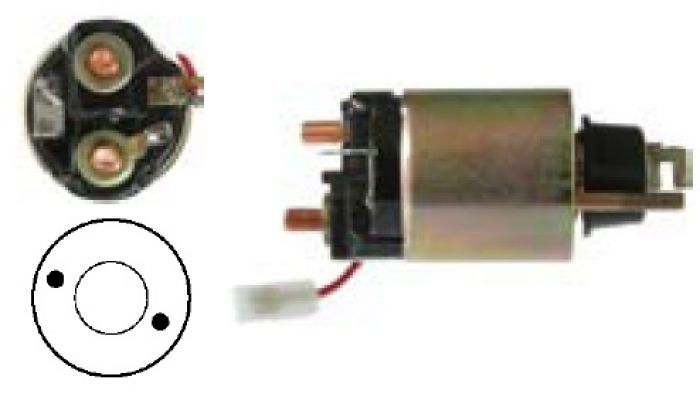

Magnetschalter 12V f.Denso Anlasser 053400-5251 028000-3730 028000-7520 028000-7521 028000-7680
028000-7681 028000-8730 028000-9090 028000-9091 028000-9940
Bestellnummer:134933
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Denso 053400-5251 053400-5250 053400-5001 053400-5000
Toyota 28150-31050 28150-31040
Servicing:
Denso 028000-3730 028000-7520 028000-7521 028000-7680 028000-7681 028000-8730 028000-9090
028000-9091 028000-9940
Volt 12, AD 50.75, Gesamtlänge 117.80, Wicklungbolzen M8, AD/Deckel 50.10,B+ M8, Höhe/B+ 11.10,
Kl. 50/mm 6.30, Wicklungbolzen l. 12.40, Breite/Kl. 50 15.75, Masszeichnung No06, Anschlüsseanzahl 4
Bemerkungen Deckel:134934 Kontaktplatte: 135016
12 V, OD 50.75, Coil bolt M8,No./ terminals 4 Cap:134934. Contact plate:135016
Deckeltyp |
|
D AD/Deckel |
50.10 |
E ID/Deckel |
|
Erdungskabel |
|
F Schaltermaß |
|
G B+ |
M8 |
H Höhe/B+ |
11.10 |
Kl. 15a |
Kabel |
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
6.3 |
L Breite/Kl. 50 |
15.75 |
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
12.40 |
Anschlüsseanzahl |
4 |
Volt |
12 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
50.75 |
B Gesamtlänge 2 |
117.80 |
Löcheranzahl |
2 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Maßzeichnung 1 |
No06 |
Maßzeichnung 2 |
startrelæ2 |
O AD/Eisenkern |
|
P ID/Eisenkern |
|
Q Länge |
|
Gabel |
|
R AD/Auge |
|
S ID/Auge |
|
|
|
