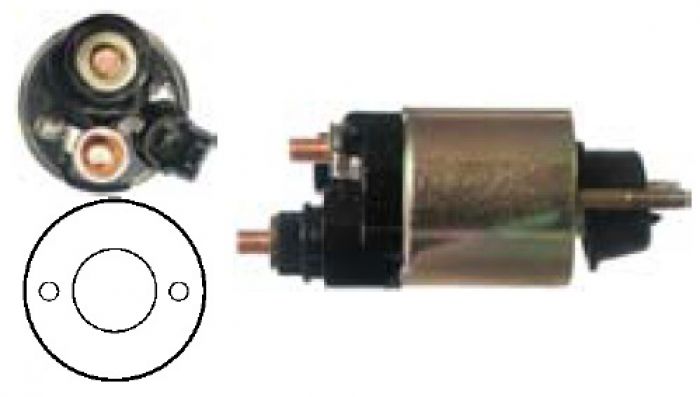

Magnetschalter 12V f.Denso Anlasser 153400-1510 28150-70030 228000-0550 228000-0551 228000-2010
228000-5960 228000-5970 228000-7581 228000-7591
Bestellnummer:234992
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Denso 153400-1510
Toyota 28150-70030
Servicing:
Denso 228000-0550 228000-0551 228000-2010 228000-5960 228000-5970 228000-7581 228000-7591
Volt 12, AD 50.80, Gesamtlänge 123.00, Wicklungbolzen M8, AD/Deckel 50.70, B+ M8, Höhe/B+ 9.40,
Wicklungbolzen l. 11.35, Masszeichnung No02, Anschlüsseanzahl 3
Bemerkungen Deckel: 234128 Magnetschalterkontakt:135016
12 V, OD 50.80, Coil bolt M8,No./ terminals 3 Cap: 234128. Moving contact: 135016
Deckeltyp |
|
D AD/Deckel |
50.70 |
E ID/Deckel |
|
Erdungskabel |
|
F Schaltermaß |
|
G B+ |
M8 |
H Höhe/B+ |
9.40 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
|
K Kl. 50/mm |
|
L Breite/Kl. 50 |
|
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
11.35 |
Anschlüsseanzahl |
3 |
Volt |
12 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
50.80 |
B Gesamtlänge 2 |
123.00 |
Löcheranzahl |
2 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Maßzeichnung 1 |
No02 |
Maßzeichnung 2 |
startrelæ2 |
O AD/Eisenkern |
22.95 |
P ID/Eisenkern |
|
Q Länge |
|
Gabel |
Ohne |
R AD/Auge |
|
S ID/Auge |
|
|
|
