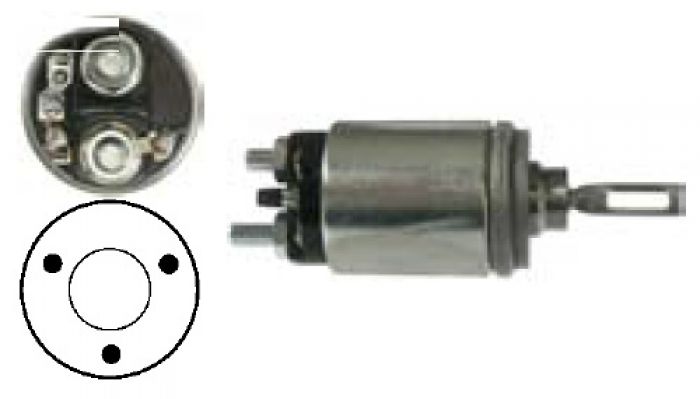

Magnetschalter 12V f.Efel Anlasser 08440 ZM-541 ZM541 0331402509 0001354016 0001354018 0001354029 0001354080
0001354082 0001354085 0001354091
Bestellnummer:130300
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Bosch 0331402509 0331402077 0331401508 0331401027 0331401015 0331400011 0331400009 0331400007
Efel 08440
ZM ZM-541 ZM541
Servicing:
Bosch 0001354016 0001354018 0001354029 0001354080 0001354082 0001354085 0001354091
12 V, OD 60.90, Coil bolt M10,No./ terminals 3
Cap:131318
Deckeltyp |
Deckel |
D AD/Deckel |
53.35 |
E ID/Deckel |
30.00 |
Erdungskabel |
N/a |
F Schaltermaß |
N/a |
G B+ |
M10 |
H Höhe/B+ |
24.70 |
Kl. 15a |
N/a |
I Kl. 15a/mm |
N/a |
J Breite/Kl. 15a |
N/a |
Kl. 30h |
Bolzen |
T Kl. 30h/mm |
M10 |
U Breite/Kl. 30h |
15.75 |
Kl. 50 |
Schraube |
K Kl. 50/mm |
M4S |
L Breite/Kl. 50 |
3.80 |
M Wicklungbolzen |
M10 |
N Wicklungbolzen l. |
17.00 |
Anschlüsseanzahl |
3 |
Volt |
12 |
kw |
N/a |
A |
N/a |
Temporäre strom |
N/a |
Sekunden |
N/a |
A AD |
60.90 |
B Gesamtlänge 2 |
173.60 |
Löcheranzahl |
3 |
Loch 1 |
20 |
Loch 2 |
40 |
Loch 3 |
60 |
Loch 4 |
N/a |
Maßzeichnung 1 |
No20 |
Maßzeichnung 2 |
startrelæ1 |
O AD/Eisenkern |
29.75 |
P ID/Eisenkern |
10.90 |
Q Länge |
93.00 |
Gabel |
Mit |
R AD/Auge |
22.70 |
S ID/Auge |
5.70 |
|
|
