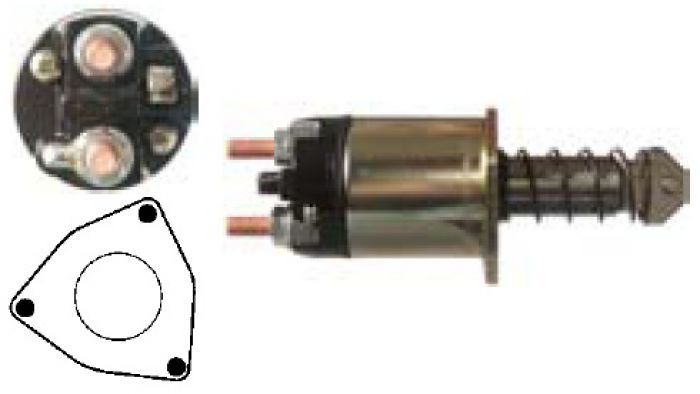

Magnetschalter 12V f.Elmot Anlasser 9540000 9244000 9240000 8020010000 8020020000 8020040000 8020060000
8060000 8100001 8120000 8180000 8190000 E100N-1.5/12 R100.02
Bestellnummer:131437
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Elmot 9540000 9244000 9240000
Femsa 10332-9
Fiat 9938576 9938503 9935727 4475095 4475093 4475085 4199658 4153587 4142558 4073339 4073327 130361
Lucas 085540281010
Magneti Marelli 85540911 85540721 85540281 85530290 85530280 63600508 63600505 63600493 63600483 63600403
Mako 0636000496000 063600493000
ZM ZM-652 ZM652
Servicing:
Elmot 8020010000 8020020000 8020040000 8020060000 8060000 8100001 8120000 8180000 8190000 E100N-1.5/12 R100.02
Femsa MTA12-13 MTA12-19 MTA12-19M MTA12-3 MTA12-30 MTA12-37 MTA12-40 MTA12-41 MTA12-43 MTA12-P19 MTS12-22
Lucas 063220537010 063220732010 063220735010 063220740010 063220741010 063220743010 063220744010 063220940010
Magneti Marelli 63206002 63206003 63220408 63220430 63220432 63220433 63220438 63220439 63220537 63220538 63220700 63220701
12 V, B+ M8, Kl. 50 6.30,ID/ cover 22.00, OD 50.40,OD/ cover 50.40, Total length 127.50,
Volt 12, AD 50.40, Gesamtlänge 127.50, Wicklungbolzen M8, AD/Deckel 50.40, ID/Deckel 22.00, B+ M8,
Höhe/B+ 21.45, Kl. 50/mm 6.30, Wicklungbolzen l. 23.00, Breite/Kl. 50 13.95, Anschlüsseanzahl 3
Bemerkungen Deckel: 132229 Magnetschalterkontakt: 132246
Height/ B+ 21.45, Width/ kl. 50 13.95,Coil bolt M8, Coil bolt 2 23.00,No./ terminals 3
Cap: 132229. Moving contact:132246
Deckeltyp |
|
D AD/Deckel |
50.40 |
E ID/Deckel |
22.00 |
Erdungskabel |
|
F Schaltermaß |
|
G B+ |
M8 |
H Höhe/B+ |
21.45 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
6.3 |
L Breite/Kl. 50 |
13.95 |
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
23.00 |
Anschlüsseanzahl |
3 |
Volt |
12 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
50.40 |
B Gesamtlänge 2 |
127.50 |
Löcheranzahl |
3 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Maßzeichnung 1 |
No71 |
Maßzeichnung 2 |
startrelæ2 |
O AD/Eisenkern |
21.75 |
P ID/Eisenkern |
8.90 |
Q Länge |
65.15 |
Gabel |
|
R AD/Auge |
|
S ID/Auge |
|
|
|
