Magnetschalter 12V f.Lucas Anlasser tob191 M35J 25137A 25137E 25137F 25137N 25145A 25145H 25145J
25146A 25146J 25146K 25153A 25153H 25156 25156A
Bestellnummer:130484
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Lucas tob191 tob190 tob157 tob135 tob130 tob112 77084 77083 77082 77080 77078 77074 77072
Servicing:
Lucas M35J 25137A 25137E 25137F 25137N 25145A 25145H 25145J 25146A 25146J 25146K 25153A 25153H
25156 25156A
Volt 12, AD 47.00, Gesamtlänge 150.50, Wicklungbolzen M6, AD/Deckel 51.50, ID/Deckel 20.75, B+ M6,
Höhe/B+ 14.40, Kl. 15a/mm M5, Kl. 50/mm 6.30, Wicklungbolzen l. 14.40, Breite/Kl. 15a 8.20,
Service M35J, Breite/Kl. 50 15.15
Bemerkungen Deckel:130953
12 V, B+ M6, Kl. 15a M5, Kl. 50 6.30,ID/ cover 20.75, OD 47.00,OD/ cover 51.50, Total length 150.50,
Height/ B+ 14.40, Width/ kl. 15a 8.20,Width/ kl. 50 15.15, Coil bolt M6,Coil bolt 2 14.40
Cap: 130953
Deckeltyp |
|
D AD/Deckel |
51.50 |
E ID/Deckel |
20.75 |
Erdungskabel |
|
F Schaltermass |
|
G B+ |
M6 |
H Höhe/B+ |
14.40 |
Kl. 15a |
Schraube |
I Kl. 15a/mm |
M5 |
J Breite/Kl. 15a |
8.20 |
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
6.3 |
L Breite/Kl. 50 |
15.15 |
M Wicklungbolzen |
M6 |
N Wicklungbolzen l. |
14.40 |
Anschlüsseanzahl |
|
Volt |
12 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
47.00 |
B Gesamtlänge |
150.50 |
Löcheranzahl |
4 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|

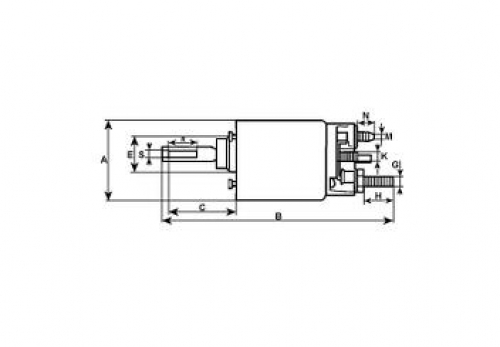

Masszeichnung |
No15 |
Masszeichnung 2 |
startrelæ1 |
O AD/Eisenkern |
21.00 |
P ID/Eisenkern |
7.20 |
Q Länge |
72.70 |
Gabel |
Mit |
R AD/Auge |
|
S ID/Auge |
|
|
|
