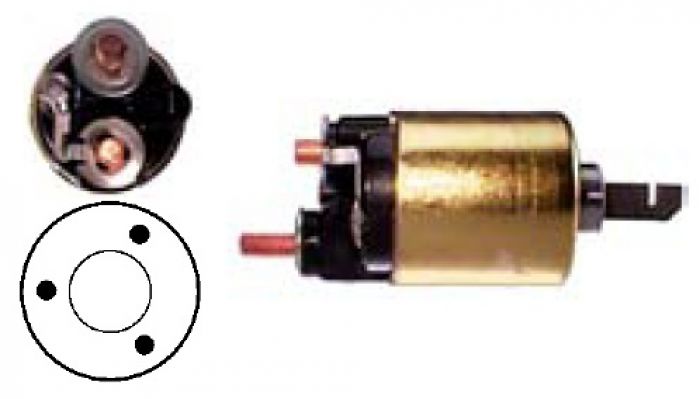

Magnetschalter 12V f.Mitsuba Anlasser SM302-07 SM302-10 SM302-12 SM302-15 sm302-24 sm302-25 sm302-44
sm302-44n sm302-45 SM302-45N sm302-46
Bestellnummer:136983
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
ZM zm-606 zm606
Servicing:
Mitsuba SM302-07 SM302-10 SM302-12 SM302-15 sm302-24 sm302-25 sm302-44 sm302-44n sm302-45
SM302-45N sm302-46
12 V, B+ M8, Kl. 50 6.30, OD 50.70,OD/ cover 43.20, Total length 129.55,Height/ B+ 16.40, Coil bolt M8
Coil bolt 2 8.35, No./ terminals 3
Cap:137084
Deckeltyp |
|
D AD/Deckel |
43.20 |
E ID/Deckel |
|
Erdungskabel |
|
F Schaltermass |
|
G B+ |
M8 |
H Höhe/B+ |
16.40 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
6.3 |
L Breite/Kl. 50 |
|
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
8.35 |
Anschlüsseanzahl |
3 |
Volt |
12 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
50.70 |
B Gesamtlänge |
129.55 |
Löcheranzahl |
3 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Masszeichnung |
No53 |
Masszeichnung 2 |
startrelæ2 |
O AD/Eisenkern |
21.90 |
P ID/Eisenkern |
|
Q Länge |
|
Gabel |
|
R AD/Auge |
|
S ID/Auge |
|
|
|
