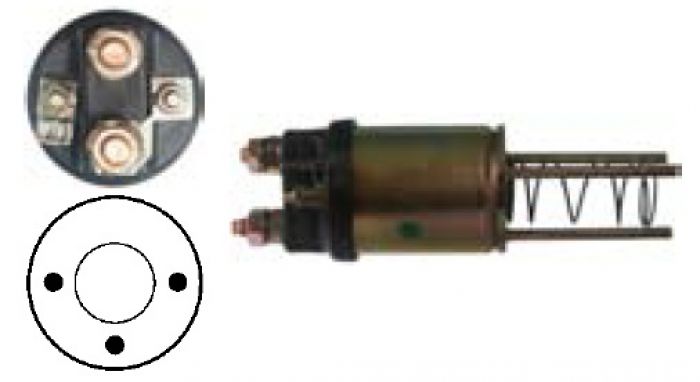

Magnetschalter 12V f.Valeo Anlasser NE137 d10e66 d10e72 d10e74 d10e79 d10e96 d8e107 d8e112 d8e115
d8e117 d8e120 d8e121 d8e123 d8e129 d8e130 d8e131
Bestellnummer:131798
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Valeo NE137 ne132 ced468 ced461 ced460 ced458 ced454 ced451 ced448 ced444 ced442 ced439
Servicing:
Valeo d10e66 d10e72 d10e74 d10e79 d10e96 d8e107 d8e112 d8e115 d8e117 d8e120 d8e121 d8e123
d8e129 d8e130 d8e131
12 V, B+ M8, Kl. 15a M5, Kl. 50 6.30,ID/ cover 20.15, OD 46.75,OD/ cover 51.35, Total length 158.50
Height/ B+ 19.00, Width/ kl. 15a 10.00,Width/ kl. 50 12.45, Coil bolt M8,Coil bolt 2 14.55, No./ terminals 4
Cap:131333
Deckeltyp |
|
D AD/Deckel |
51.35 |
E ID/Deckel |
20.15 |
Erdungskabel |
|
F Schaltermass |
|
G B+ |
M8 |
H Höhe/B+ |
19.00 |
Kl. 15a |
Schraube |
I Kl. 15a/mm |
M5 |
J Breite/Kl. 15a |
10.00 |
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
6.3 |
L Breite/Kl. 50 |
12.45 |
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
14.55 |
Anschlüsseanzahl |
4 |
Volt |
12 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
46.75 |
B Gesamtlänge |
158.50 |
Löcheranzahl |
3 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Masszeichnung |
No69 |
Masszeichnung 2 |
startrelæ2 |
O AD/Eisenkern |
|
P ID/Eisenkern |
|
Q Länge |
|
Gabel |
|
R AD/Auge |
|
S ID/Auge |
|
|
|
