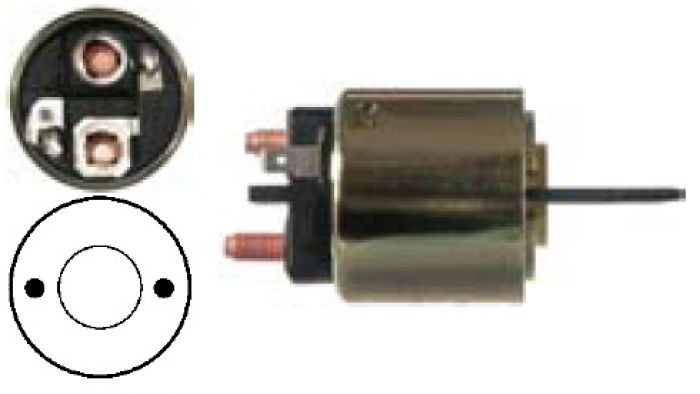

Magnetschalter 12V f.Valeo Anlasser ne138 D10E88 D10E881 D10E882 D10E89 D9E127 D9E38 D9E48 D9E49
D9E51 D9E53 D9E56 D9E57 D9E61 D9E62 D9E64 D9E66
Bestellnummer:131584
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Valeo ne138 ced544 ced538 ced533 105489 103794 103489 102849
ZM zm-597 zm597
Servicing:
Valeo D10E88 D10E881 D10E882 D10E89 D9E127 D9E38 D9E48 D9E49 D9E51 D9E53 D9E56 D9E57
D9E61 D9E62 D9E64 D9E66
12 V, B+ M8, Kl. 50 6.30,ID/ cover 25.15, OD 54.00,OD/ cover 44.25, Total length 112.20
Height/ B+ 15.35, Width/ kl. 50 14.15,Coil bolt M8, Coil bolt 2 10.70,No./ terminals 3
Cap: 132826. Moving contact:132037
Deckeltyp |
|
D AD/Deckel |
44.25 |
E ID/Deckel |
25.15 |
Erdungskabel |
|
F Schaltermass |
|
G B+ |
M8 |
H Höhe/B+ |
15.35 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
6.3 |
L Breite/Kl. 50 |
14.15 |
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
10.70 |
Anschlüsseanzahl |
3 |
Volt |
12 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
54.00 |
B Gesamtlänge |
112.20 |
Löcheranzahl |
2 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Masszeichnung |
No16 |
Masszeichnung 2 |
startrelæ1 |
O AD/Eisenkern |
|
P ID/Eisenkern |
|
Q Länge |
|
Gabel |
|
R AD/Auge |
|
S ID/Auge |
|
|
|
