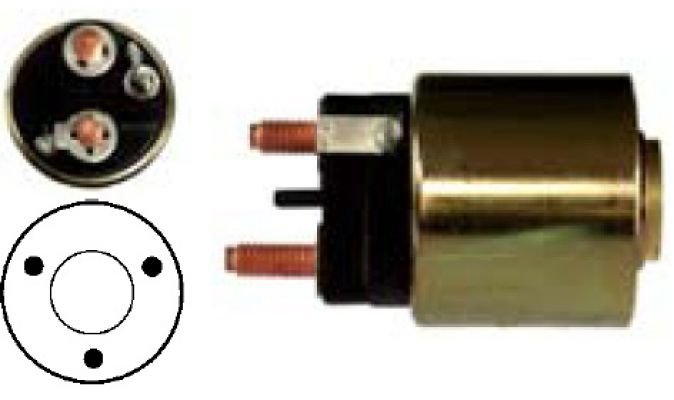

Magnetschalter 12V f.Valeo Anlasser ne898 D6RA12 D6RA16 d6ra161 D6RA38 D6RA66 D6RA661 D6RA72
d6ra721 d6ra74 D8R27 D8R29
Bestellnummer:232012
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Valeo ne898 594183 594048
ZM zm-496 zm496
Servicing:
Valeo D6RA12 D6RA16 d6ra161 D6RA38 D6RA66 D6RA661 D6RA72 d6ra721 d6ra74 D8R27 D8R29
12 V, B+ M8, Kl. 50 M5,ID/ cover 25.25, OD 53.85,OD/ cover 45.40, Total length 91.40
Height/ B+ 19.70,Width/ kl. 50 13.30, Coil bolt M8,Coil bolt 2 14.65, No./ terminals 3
Cap:231766
Deckeltyp |
|
D AD/Deckel |
45.40 |
E ID/Deckel |
25.25 |
Erdungskabel |
|
F Schaltermass |
|
G B+ |
M8 |
H Höhe/B+ |
19.70 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Schraube |
K Kl. 50/mm |
M5 |
L Breite/Kl. 50 |
13.30 |
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
14.65 |
Anschlüsseanzahl |
3 |
Volt |
12 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
53.85 |
B Gesamtlänge |
91.40 |
Löcheranzahl |
3 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Masszeichnung |
No20 |
Masszeichnung 2 |
startrelæ1 |
O AD/Eisenkern |
|
P ID/Eisenkern |
|
Q Länge |
|
Gabel |
|
R AD/Auge |
|
S ID/Auge |
|
|
|
