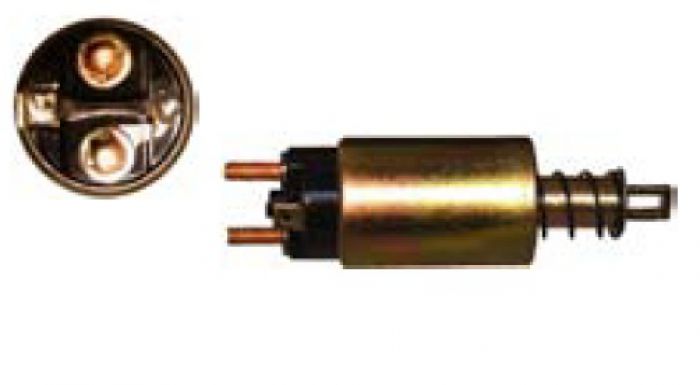

Magnetschalter 24V f.Hitachi Anlasser 2250-77006 23343-z9011 S25-110G S25-110K S25-110L
S25-110M s25-162 s25-164 S25-164A
Bestellnummer:139851
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Hitachi 2250-77006 2250-47007 2250-17005
Nissan 23343-z9011
Servicing:
Hitachi S25-110G S25-110K S25-110L S25-110M s25-162 s25-164 S25-164A
Volt 24, AD 52.30, Gesamtlänge 160.20, Wicklungbolzen M8, AD/Deckel 45.00, ID/Deckel 21.30,
B+ M8, Höhe/B+ 21.55, Kl. 50/mm 9.40, Wicklungbolzen l. 21.35, Breite/Kl. 50 10.95,
Anschlüsseanzahl 3
Bemerkungen Deckel: 139852
24 V, B+ M8, Kl. 50 9.40,ID/ cover 21.30, OD 52.30,OD/ cover 45.00, Total length 160.20,
Height/ B+ 21.55, Width/ kl. 50 10.95,Coil bolt M8, Coil bolt 2 21.35,No./ terminals 3
Cap:139852
Deckeltyp |
|
D AD/Deckel |
45.00 |
E ID/Deckel |
21.30 |
Erdungskabel |
|
F Schaltermaß |
|
G B+ |
M8 |
H Höhe/B+ |
21.55 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
9.4 |
L Breite/Kl. 50 |
10.95 |
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
21.35 |
Anschlüsseanzahl |
3 |
Volt |
24 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
52.30 |
B Gesamtlänge 2 |
160.20 |
Löcheranzahl |
2 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Maßzeichnung 1 |
|
Maßzeichnung 2 |
startrelæ1 |
O AD/Eisenkern |
21.00 |
P ID/Eisenkern |
|
Q Länge |
80.80 |
Gabel |
Mit |
R AD/Auge |
13.70 |
S ID/Auge |
7.00 |
|
|
