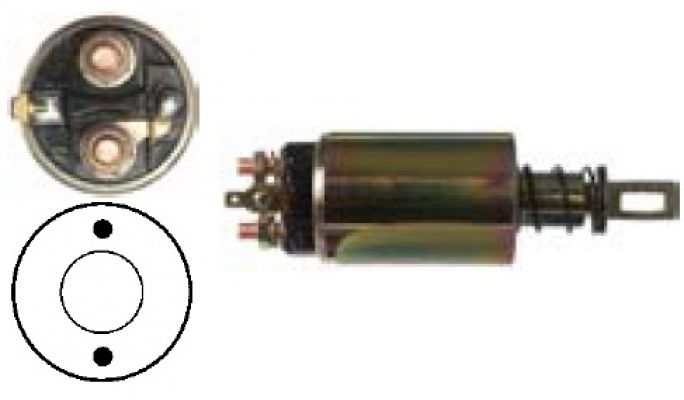

Magnetschalter 24V f.Hitachi Anlasser 2250M-4700 S24-64B S25-128 S25-129A S25-129C
S25-132C S25-132F S25-64B
Bestellnummer:132914
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Hitachi 2250M-4700 2250I-9700 2250-m4700 2250-i9700 2250-77003 2250-5700 2250-27002
Isuzu 5-81151031-0 5-81141008-0
Nissan 23343-z9006 23343-z9000 23343-29006 23343-29000
Servicing:
Hitachi S24-64B S25-128 S25-129A S25-129C S25-132C S25-132F S25-64B
Volt 24, AD 51.90, Gesamtlänge 165.15, Wicklungbolzen M8, AD/Deckel 45.10, ID/Deckel 20.45,
B+ M8, Höhe/B+ 20.90, Kl. 50/mm 9.40, Wicklungbolzen l. 20.90, Breite/Kl. 50 12.35,
Anschlüsseanzahl 3
Bemerkungen Deckel:134620
24 V, B+ M8, Kl. 50 9.40,ID/ cover 20.45, OD 51.90,OD/ cover 45.10, Total length 165.15,
Height/ B+ 20.90, Width/ kl. 50 12.35,Coil bolt M8, Coil bolt 2 20.90,No./ terminals 3
Cap: 134620
Deckeltyp |
|
D AD/Deckel |
45.10 |
E ID/Deckel |
20.45 |
Erdungskabel |
|
F Schaltermaß |
|
G B+ |
M8 |
H Höhe/B+ |
20.90 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
9.4 |
L Breite/Kl. 50 |
12.35 |
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
20.90 |
Anschlüsseanzahl |
3 |
Volt |
24 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
51.90 |
B Gesamtlänge 2 |
165.15 |
Löcheranzahl |
2 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Maßzeichnung 1 |
No18 |
Maßzeichnung 2 |
startrelæ1 |
O AD/Eisenkern |
20.90 |
P ID/Eisenkern |
|
Q Länge |
86.00 |
Gabel |
Mit |
R AD/Auge |
16.65 |
S ID/Auge |
7.20 |
|
|
