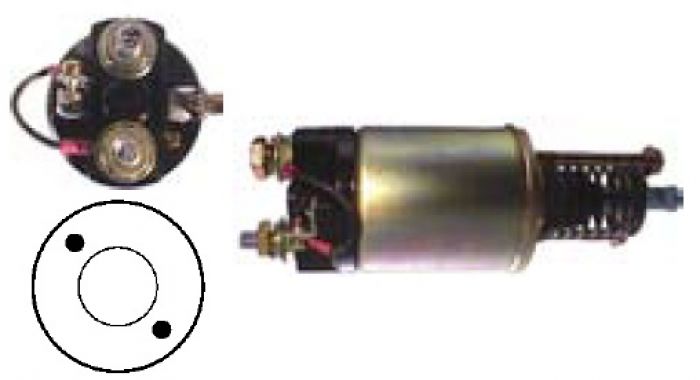

Magnetschalter 24V f.Sawafuji Anlasser 1350-084-0119 1350-083-20x9 0350-702-0024 0350-702-0025
0350-702-0060 28150-1560
Bestellnummer:137280
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Hino 28150-1560
Sawafuji 1350-084-0119 1350-083-20x9
Servicing:
Sawafuji 0350-702-0024 0350-702-0025 0350-702-0060
24 V, B+ M10, Kl. 15a 9.40,Kl. 50 9.40, ID/ cover 22.20, OD 65.00,OD/ cover 64.45, Total length 202.50
Height/ B+ 24.50, Width/ kl. 15a 12.30,Width/ kl. 50 12.40, Coil bolt M10,Coil bolt 2 17.85, No./ terminals 4
Deckeltyp |
|
D AD/Deckel |
64.45 |
E ID/Deckel |
22.20 |
Erdungskabel |
|
F Schaltermass |
|
G B+ |
M10 |
H Höhe/B+ |
24.50 |
Kl. 15a |
Flachstecker |
I Kl. 15a/mm |
9.4 |
J Breite/Kl. 15a |
12.30 |
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
9.4 |
L Breite/Kl. 50 |
12.40 |
M Wicklungbolzen |
M10 |
N Wicklungbolzen l. |
17.85 |
Anschlüsseanzahl |
4 |
Volt |
24 |
kw |
7.0 |
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
65.00 |
B Gesamtlänge |
202.50 |
Löcheranzahl |
2 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Masszeichnung |
No19 |
Masszeichnung 2 |
startrelæ2 |
O AD/Eisenkern |
21.95 |
P ID/Eisenkern |
|
Q Länge |
107.50 |
Gabel |
|
R AD/Auge |
|
S ID/Auge |
|
|
|
