Ritzel 9z f.Iskra Anlasser 16.903.130 16903130 2006209401 2006209341 2006209301 2006209119 2006209117 2006209107
Bestellnummer:131267
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Bosch 2006209401 2006209341 2006209301 2006209119 2006209117 2006209107
Iskra 16903130 16.903.130
Zen 1.01.0098.0 1.001.0301.0 0301
Servicing:
Bosch 0001358048 0001358049 0001359012 0001359013 0001359014 0001359018 0001359025
0001359027 0001359031 0001359032
ID 14.00, OD 34.80, OD/housing 60.14,Total length 91.00, Splines A 10,No./teeth 9, Rotation CR
AD mm 34.80, Gesamtlänge mm 91.00, ID mm 14.00, No./teeth 9, Splines A 10, AD/Gehäuse mm 60.14,
Umlaufsrichtung CR, Nute Ohne, Sperrvorrichtung Mit
AD/Zahn |
|
Wellen d/Vorne |
|
A AD |
34.80 |
B Gesamtlänge |
91.00 |
C ID |
14.00 |
M Montagetiefe |
|
Ritzeltyp |
|
Zahnanzahl |
9 |
Riefendurchmesser |
|
Riefen 1 |
10 |
Riefen 2 |
|
Q Wellenlänge |
|
K AD/Gehäuse |
60.14 |
Umlaufsrichtung |
CR |
Nute |
Ohne |
Locke |
Mit |
R Wellenabstand |
4.63 |
Planetengetriebe |
Ohne |

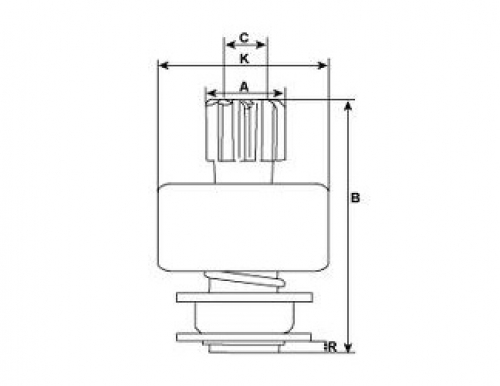

Masszeichnung |
drev3 |
