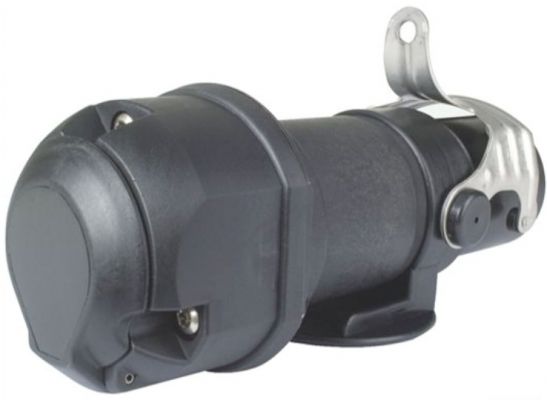

Spannungswandler Kurzadapter ID24V 15polig>12V 7x70W 76121155

Spannungswandler Kurzadapter ID24V 15polig>12V 7x70W 76121155

Spannungswandler Kurzadapter ID24V 15polig>12V 7x70W 76121155

Bestellnummer:76121155

Steckerausf.-ID 24V 15pol->12V 13pol, Eingangsspannung 24 V, Ausgangsspannung 12 V, Nennleistung 7 x 70 W, Wirkungsgrad 97 %, Ø 75 mm, Länge 200 mm, Gewicht 0,5 kg, DIN/ISO 12098, DIN/ISO 11446, Prüfz. e1-023023,

Anwendungsbereich:Spannungswandler-Steckadapter zur Versorgungeines 12V-Anhängers aus einer 24V-Anhängersteckdose.Der Wandler darf nur fürdie Versorgung von Glühlampen und LEDFahrzeugleuchtenverwendet werden!Konfiguration:Eingang: 15-poliger Stecker 24 VAusgang: 13-polige Steckdose 12 V7 x 70 W, maximal 250 WBetrieb:Der Wandler wird in die vorhandene 24V- Fahrzeugdosegesteckt. Der Bügel muss verriegeltwerden, um ein Lösen des Adapters währendder Fahrt zu vermeiden. Der Anhängersteckermuss ebenfalls in den Bajonettverschluss hineingedrehtwerden, bis er einrastet.Störungen:Alle Wandlerzweige sind elektrisch vollständigvoneinander getrennt. Sie besitzen keineneigenenAnschluss an Masse. Folglich müssenFunktionsprüfungen mit einer Grundlast von5 W vorgenommen werden. Vielfachmessgerätezeigen dann aber einen Wert zwischen 6 und 11V Gleichspannung an. Dieser Wert ist korrekt,da der Wandler die 24 V- Spannung„zerhackt“auf die Glühlampe gibt und das Messgerätdie aufgenommene Lampenleistungnichtdarstellenkann. Ein ideales Messgerät solltegenau 25 % der Eingangsspannung anzeigen.Jeder Zweig ist für sich kurzschluss- und übertemperaturgeschützt.Die Rückstellung erfolgtselbsttätig nach Wegfall der Störursache.

Hinweis:Normalerweise verträgt sich der Adaptermit allen Lampen-Überwachungsschaltungen.Bei alten, elektromechanischen Blinkgebern,die bis etwa 1995 verwendet wurden, sprichtunter Umständen die Anhänger-Kontrolllampenicht an, obwohl die Blinker einwandfreifunktionieren. Dieser Fehler ist kein Defektdes Wandlers,sondern eine unvermeidbareUnverträglichkeitdes verwendeten Wandlerprinzipsmit magnetischenStromsensoren.In diesem Fall darf der Wandler nicht verwendetwerden.Setzen Sie dann den Wandler für Festeinbau,Artikel-Nr. 76121251, ebenfalls aus unseremLieferprogramm,ein.Der Wandler eignet sich nur für Glühlampenund LED-Fahrzeugleuchten. Es darf keine elektrischeVerbindung zwischen linker und rechterSchlussleuchte im Anhänger bestehen.Der Anschluss anderer Verbraucher ist nicht zulässigund kann zu deren Zerstörung führen.Wichtig:Stellen Sie sicher, dass bei Ausschwenken desAnhängers oder dessen Anbauten der Steckernicht beiseitegedrückt oder das Kabel gezerrtwird
