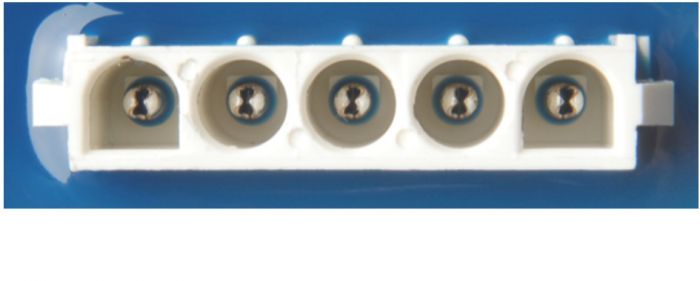

Eingangsspannung 24 V, Ausgangsspannung 12 V, Nennleistung 120 W, Nennstrom 10 A, Wirkungsgrad 94 %, Stromaufnahme 0,7 mA, Anschlußanzahl 5, Spezialanschluß, Breite 129 mm, Höhe 25 mm, Tiefe 70 mm, Gewicht 0,385 kg, Prüfz. e1-024229,
Anwendungsbereich:DC–DC Spannungswandler mit Zündungsplus-Funktion zur Versorgung von 12 V–Verbrauchernaus einem 24 V Bordnetz.Installation:1. Geeignete Anschlusspunkte für Wandler-Eingang ermitteln. Dauerplus (30) undZündungsplus (15) müssen an den Wandlerherangeführt werden.2. Wandler an einem geeigneten Ort montieren(nicht Streusalz aussetzen, nicht inder Nähe von Fremdwärmequellen, nichtvollständig umschlossen wegen Kühlung).3. Batterie abklemmen.4. Kabel mit ausreichendem Querschnittverlegen (Eingang mindestens 1mm² (EingangZündungsplus (15) kann schwächersein, da nur Steuerstrom fließt), Ausgangmindestens 1,5 mm², bei Längen über 2 mstärker).5. Im Eingang Sicherung einbauen (gemäßdem Nennstrom: Eingang min. 6 A). BeschädigteKabel könnten zu Kurzschlüssenund somit zu Kabelbränden führen.Absicherung immer so nahe wie möglicham Akku vornehmen oder an vorhandenenabgesicherten Kreis anschließen. BeiZündungsplus auf zugeordnete Sicherungachten (Kabelquerschnitt!)6. Mitgelieferte Steckkontakte sorgfältigund normgerecht (richtiges Werkzeug!)anpressenund an der richtigen Position indie Isolierkörper einführen.7. Richtigen Anschluss überprüfen! Verwechslungvon Ein- und Ausgang führt zurZerstörung des Wandlers! Wandler einstecken.Der Stecker sollte nicht im stromführendenZustand getrennt oder verbundenwerden!8. Batterie anschließen.Hinweis:Beim Anklemmen des Wandlers an die24V-Batterie entsteht ein Funke, der denEingangskondensator im Wandler auflädt!Wenn Sie die Stromaufnahme des Wandlersmessen wollen, beginnen Sie bitte mit demgrößten Bereich des Messgerätes, der einigeAmpere haben sollte, und schalten Sie dannzurück.Die Stromaufnahme stellt sich innerhalbeinerSekunde auf 0,7 mA ein, wenn der Ausgangunbelastet ist.24V-InputFrom switched plus (KL 30)From permanent plus (KL 15)Fuse to prevent cable fire12V-deviceswitched pluspermanent plus76300010In 24V (15)In 24V (30)GroundOut 12V (30)Out 12V (15)24V* 24V GND 12V 12V*5 4 3 2 1KOF01348
|
