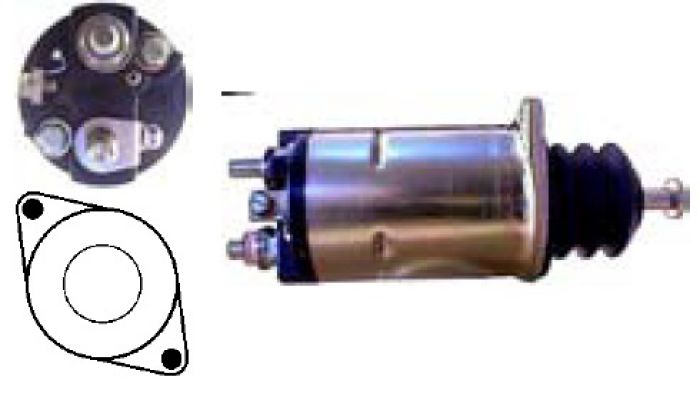

Magnetschalter 12V f.Nikko Anlasser 0-47100-3901 0-47100-3900 0-23000-0130 0-23000-0260 0-23000-0261
0-23000-0262
Bestellnummer:134974
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Nikko 0-47100-3901 0-47100-3900
Servicing:
Nikko 0-23000-0130 0-23000-0260 0-23000-0261 0-23000-0262
12 V, B+ M8, Kl. 50 9.40, OD 54.15,OD/ cover 54.85, Total length 167.30,Height/ B+ 16.75
Width/ kl. 50 13.45,Coil bolt M8, Coil bolt 2 14.55,No./ terminals 3
Bracket type |
|
D OD/cover |
54.85 |
E ID/cover |
|
Earth straps |
|
F Switch measurement |
|
G B+ |
M8 |
H Height/B+ |
16.75 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Width/kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Width/kl. 30h |
|
Kl. 50 |
Spade |
K Kl. 50/mm |
9.4 |
L Width/kl. 50 |
13.45 |
M Coil bolt |
M8 |
N Coil bolt l. |
14.55 |
No./terminals |
3 |
Voltage |
12 |
kw |
2.2 |
A |
|
Intermittent load |
|
Seconds |
|
A OD |
54.15 |
B Total length |
167.30 |
No./nipple |
2 |
Mount. hole 1 |
|
Mount. hole 2 |
|
Mount. hole 3 |
|
Mount. hole 4 |
|
Drawing |
No65 |
Drawing 2 |
startrelæ2 |
O OD/plunger |
|
P ID/plunger |
|
Q Length |
|
Lever |
|
R OD/eye |
|
S ID/eye |
|
|
|
