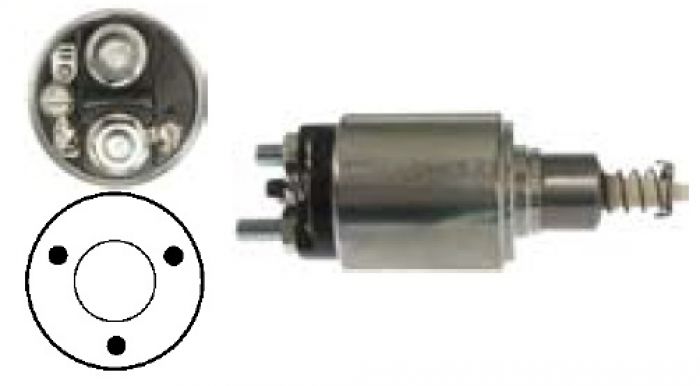

Magnetschalter 24V f.BOSCH Anlasser 2339402161 0001231003 0001360022 0001360037 0001360052 0001360056
0001360065 0001368024 0001368028 0001368055 0001368062
Bestellnummer:130303
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Bosch 2339402161 2339402120 0331402510 0331402201 0331402010
Iskra 16.905.395 16905395
ZM ZM-645 ZM645
Servicing:
Bosch 0001231003 0001360022 0001360037 0001360052 0001360056 0001360065 0001368024 0001368028
0001368055 0001368062
24 V, OD 60.90, Coil bolt M10,No./ terminals 3
Cap:133447.Alterrnative no.: 333138
Deckeltyp |
Deckel |
D AD/Deckel |
53.35 |
E ID/Deckel |
30.00 |
Erdungskabel |
N/a |
F Schaltermaß |
N/a |
G B+ |
M10 |
H Höhe/B+ |
23.95 |
Kl. 15a |
N/a |
I Kl. 15a/mm |
N/a |
J Breite/Kl. 15a |
N/a |
Kl. 30h |
Bolzen |
T Kl. 30h/mm |
M10 |
U Breite/Kl. 30h |
16.75 |
Kl. 50 |
Schraube |
K Kl. 50/mm |
M6S |
L Breite/Kl. 50 |
12.82 |
M Wicklungbolzen |
M10 |
N Wicklungbolzen l. |
18.00 |
Anschlüsseanzahl |
3 |
Volt |
24 |
kw |
N/a |
A |
N/a |
Temporäre strom |
N/a |
Sekunden |
N/a |
A AD |
60.90 |
B Gesamtlänge 2 |
173.00 |
Löcheranzahl |
3 |
Loch 1 |
20 |
Loch 2 |
40 |
Loch 3 |
60 |
Loch 4 |
N/a |
Maßzeichnung 1 |
No20 |
Maßzeichnung 2 |
startrelæ1 |
O AD/Eisenkern |
29.80 |
P ID/Eisenkern |
11.38 |
Q Länge |
82.70 |
Gabel |
Mit |
R AD/Auge |
19.40 |
S ID/Auge |
5.60 |
|
|
