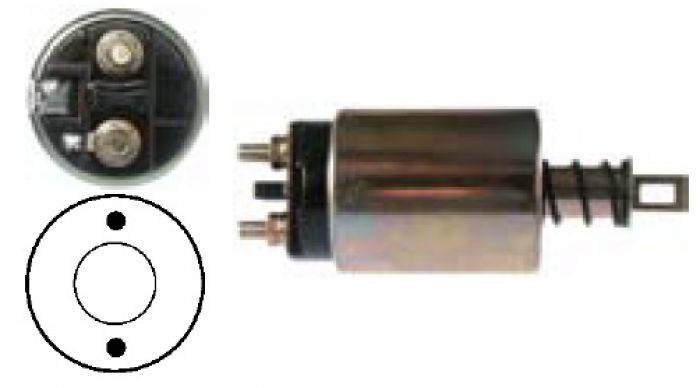

Magnetschalter 24V f.Hitachi Anlasser 2250-97001 S25-110 s25-110a S25-110B s25-110c S25-110F
s25-121a S25-125A S25-125B S25-142 S25-142A S25-142B S25-143C
Bestellnummer:234556
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Hitachi 2250-97001 2250-17007
Servicing:
Hitachi S25-110 s25-110a S25-110B s25-110c S25-110F s25-121a S25-125A S25-125B
S25-142 S25-142A S25-142B S25-143C
Volt 24, AD 63.00, Gesamtlänge 169.65, Wicklungbolzen M8, AD/Deckel 54.60, ID/Deckel 20.25,
B+ M8, Höhe/B+ 19.20, Kl. 50/mm 9.40, Wicklungbolzen l. 20.25, Breite/Kl. 50 13.85,,
Anschlüsseanzahl 3
24 V, B+ M8, Kl. 50 9.40,ID/ cover 20.25, OD 63.00,OD/ cover 54.60, Total length 169.65,
Height/ B+ 19.20, Width/ kl. 50 13.85,Coil bolt M8, Coil bolt 2 20.25,No./ terminals 3
Deckeltyp |
|
D AD/Deckel |
54.60 |
E ID/Deckel |
20.25 |
Erdungskabel |
|
F Schaltermaß |
|
G B+ |
M8 |
H Höhe/B+ |
19.20 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
9.4 |
L Breite/Kl. 50 |
13.85 |
M Wicklungbolzen |
M8 |
N Wicklungbolzen l. |
20.25 |
Anschlüsseanzahl |
3 |
Volt |
24 |
kw |
|
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
63.00 |
B Gesamtlänge 2 |
169.65 |
Löcheranzahl |
2 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Maßzeichnung 1 |
No18 |
Maßzeichnung 2 |
startrelæ1 |
O AD/Eisenkern |
20.00 |
P ID/Eisenkern |
|
Q Länge |
75.65 |
Gabel |
Mit |
R AD/Auge |
12.55 |
S ID/Auge |
7.00 |
|
|
