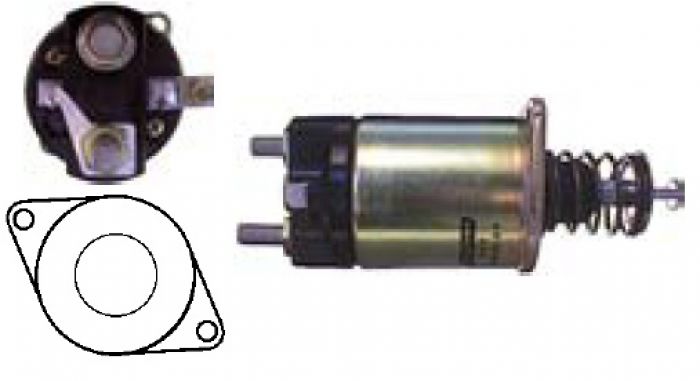

Magnetschalter 24V f.Sawafuji Anlasser 1350-097-00x9 0350-552-0310 0350-552-0311 0350-552-0320
0350-552-0324 0350-552-0328 0350-552-0330 0350-552-0334 0350-552-0338 28180-1530
Bestellnummer:136170
Ref.-Nr.: (Ref.-Nr. dienen lediglich Vergleichszwecken)
Replacing:
Hino 28180-1530 28180-1400 28180-1370 28180-1330 28180-1320 28180-1240
Sawafuji 1350-097-00x9
Servicing:
Sawafuji 0350-552-0310 0350-552-0311 0350-552-0320 0350-552-0324 0350-552-0328 0350-552-0330
0350-552-0334 0350-552-0338
24 V, B+ M10, Kl. 50 9.40,ID/ cover 21.80, OD 65.20,OD/ cover 64.75, Total length 195.45
Height/ B+ 25.10, Width/ kl. 50 24.95,Coil bolt M10, Coil bolt 2 17.55,No./ terminals 3
Cap:234554
Deckeltyp |
|
D AD/Deckel |
64.75 |
E ID/Deckel |
21.80 |
Erdungskabel |
|
F Schaltermass |
|
G B+ |
M10 |
H Höhe/B+ |
25.10 |
Kl. 15a |
|
I Kl. 15a/mm |
|
J Breite/Kl. 15a |
|
Kl. 30h |
|
T Kl. 30h/mm |
|
U Breite/Kl. 30h |
|
Kl. 50 |
Flachstecker |
K Kl. 50/mm |
9.4 |
L Breite/Kl. 50 |
24.95 |
M Wicklungbolzen |
M10 |
N Wicklungbolzen l. |
17.55 |
Anschlüsseanzahl |
3 |
Volt |
24 |
kw |
5.5/6.0 |
A |
|
Temporäre strom |
|
Sekunden |
|
A AD |
65.20 |
B Gesamtlänge |
195.45 |
Löcheranzahl |
2 |
Loch 1 |
|
Loch 2 |
|
Loch 3 |
|
Loch 4 |
|
Masszeichnung |
No70 |
Masszeichnung 2 |
startrelæ2 |
O AD/Eisenkern |
21.95 |
P ID/Eisenkern |
|
Q Länge |
99.50 |
Gabel |
|
R AD/Auge |
|
S ID/Auge |
|
|
|
